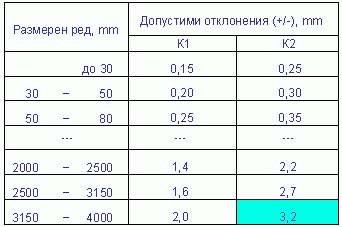

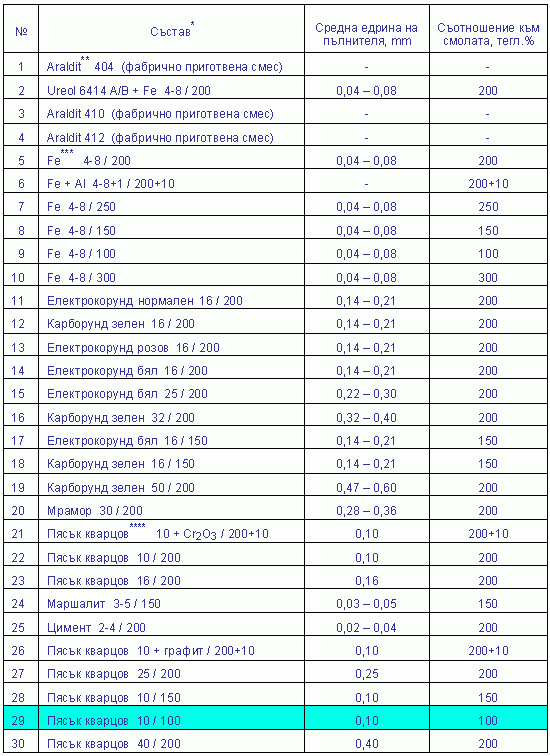

2.4.7.4. Други възможности за визуализация При работа с реално съществуващи пластмасови модели е необходимо да бъдат обхванати работни повърхнини с хоризонтални участъци и с различни наклони, както и размери, надвишаващи избрания при експериментите диапазон. Тук са представени съвсем накратко някои илюстративни елементи за пълната версия на софтуера за прогнози, по която ще се работи и занапред. На фиг.112 са схемите за хоризонтално разположени стени и за такива с наклон 1° (какъвто е на опитния модел от фиг.75). За пример е взет металният пълнител. Трудности за представяне на началното състояние на картинка, разбира се, няма. Но при изобразяване на процеса на износване в тези случаи е отчетено преобладаващото деформиране на зърната на пълнителя по хоризонталните стени на моделите, както и засиленото изрязване на негови частици в наклонените им участъци. Състояния, различаващи се от показаните на фиг.110. Фиг.112   При стените с наклон, за синхронизация на фигурите със съответстващите им изменения на размери и с достигнатите граници на износване (n и N), се включват непубликуваните тук резултати от измерванията на размер в близост до основата на пробното тяло. Това е зоната с по-слабо износване от наклонената под 45° повърхнина. Разбираемо е тогава, че ситуациите на фиг.113, въпреки еднакво намаления при износването размер (0,04 mm), ще настъпват в различно време, като при 45° -вия наклон това ще е при 557 формования (N, чрез интерполация на данни от табл.26), а при наклон от 1° това ще стане при 968 формования, според непубликувани в тази разработка данни.     Фиг.113 С показаните на фиг.114 илюстрации се посочва лесното обхващане на размери, извън приетите при експериментите стойности от 0,01 до 1,6 mm. Така за допустимото отрицателно отклонение от 3,2 mm за пластмасови модели с максимален размер от 3150 до 4000 mm, обект на клас К2 от EN 12890:2000 (табл.35), върху вече познатите схеми с различни пълнители е посочено единствено нивото, от което са започнали съответните разглеждания.     Фиг.114 Визуализацията включва и различни съотношения на пълнителите към смолата. На фиг.115 са показани отделни моменти от износването на модели с пълнител пясък при тегловно съотношение към смолата 1:1 (състав 29, табл.9).     Фиг.115 Пример за началното състояние на повърхнината при пластмасовите модели, направени по класическата технология, е показан на фиг.116.     Фиг.116 Без това да е било обект на структурния анализ, но с използването на някои от вече представените схеми, на фиг.117 е разгледан случаят, когато пълнителят е съставен от две преобладаващи негови фракции. За пример е взет пясък марка 1ПК010-70, с фракции 0,10 mm (~46%) и 0,063 mm (~24 %), 2,5:1 спрямо смолата.     Фиг.117 От изнесените схеми се забелязва възможността за реализация и на множество междинни изображения и изработване на симулационен клип за протичащите процеси. Подобни анимации засега не се предвижда да бъдат включени в софтуера и тук не се коментират. « « « предходна страница             съдържание             следваща страница » » »
